最近公司的同事应该很频繁的听到一个名字：“超声波测壁仪”。这到底是一台什么样的仪器能引起大家的关注？它又能在工程中起到什么样的作用？下面我们就一起来了解一下。

      一、 简介
      公司这次购买的仪器全称是“日本KODEN DM-604钻孔孔壁检测/成孔仪”，后面就简称为测壁仪了，仪器目前存放在前海工地，培训的时候引起了诸多同事的围观，主要大家都没接触过，对这个大家很好奇。

参加培训的同事在听技术员介绍仪器主要部件

      DM604测壁仪采用超声波测试钻孔或连续墙的垂直度、直径、孔壁等深基础开挖体的侧壁状况。

DM-604 钻孔孔壁检测仪优点：
 1、一机多用。唯一的同一套系统既能对钻机又能对连续墙作测试、无需另购绞车
 2、帮助改善钻孔质量、减少工作时间、降低工程费用
 3、能就地提供高精度的钻孔形状资料
 4、能将测试数据传输至其它Windows应用软件
      仪器由两部分组成，一个就是很有分量的绞车、另一个就是检测仪，装在一个大箱子里，看起来很高端的样子。

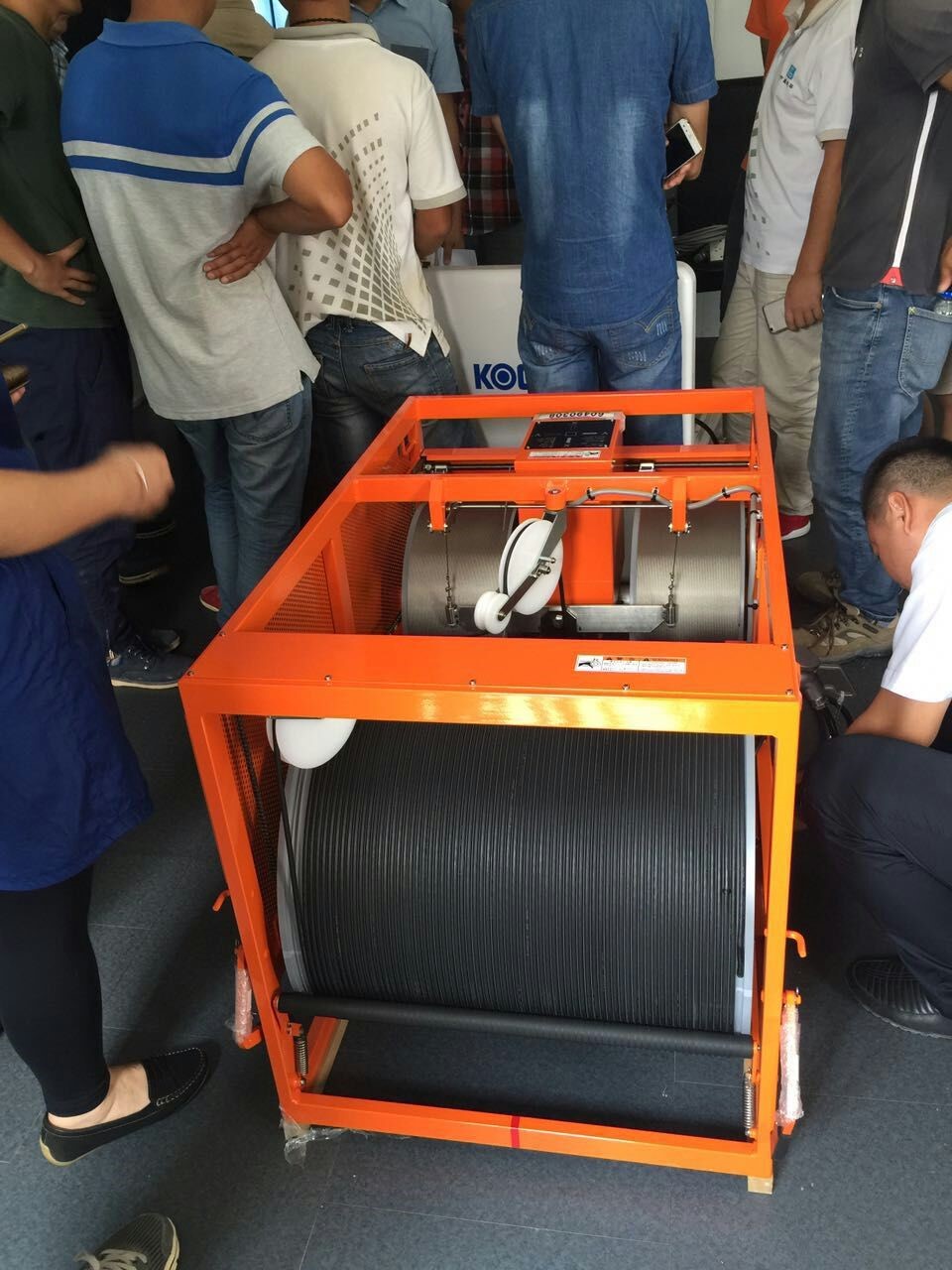

绞车的重量不轻，需要4个人才能抬的动


检测仪本体，检测结果可以直接打印出来

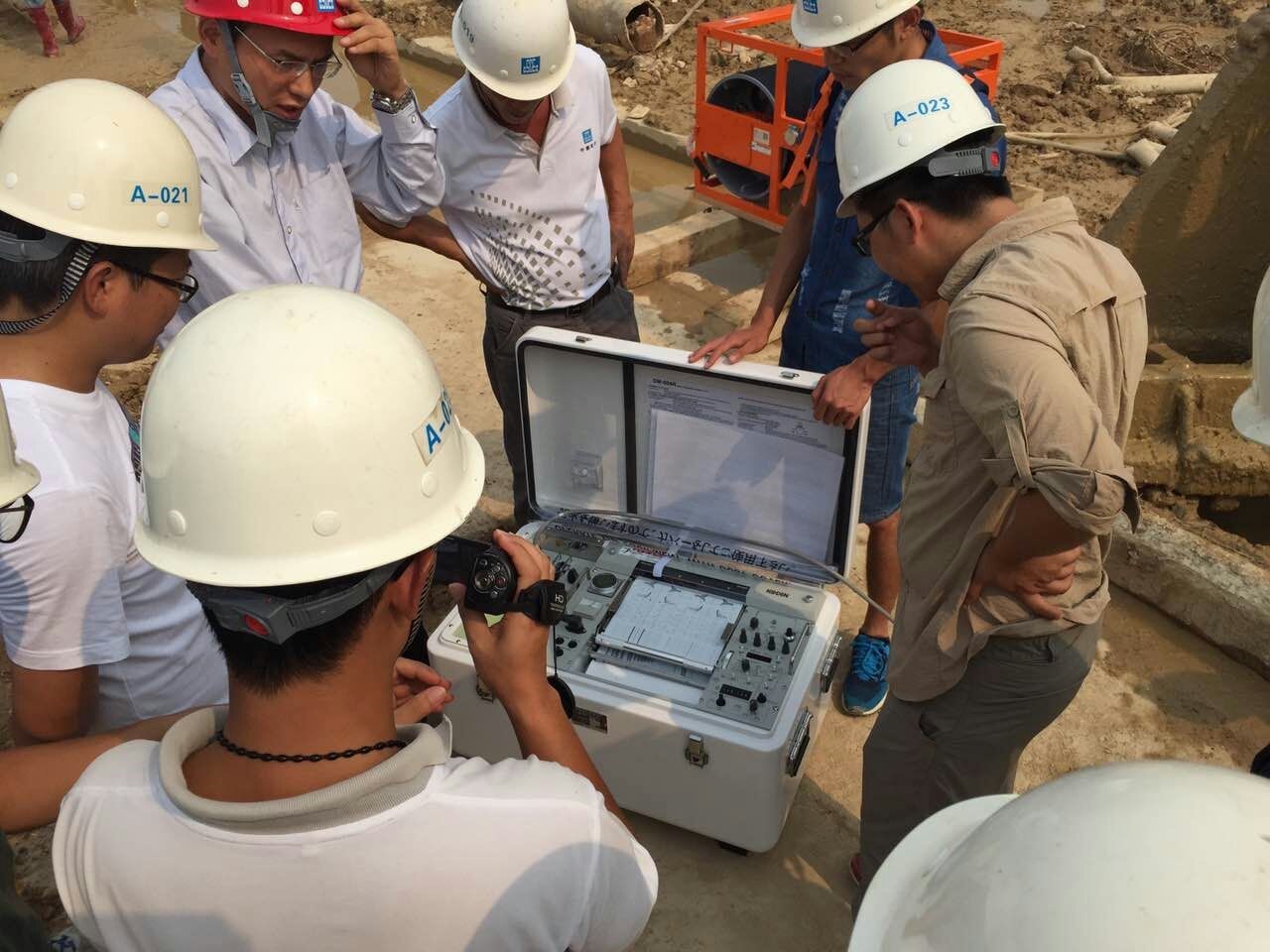

 参加培训的同事听技术员讲解仪器使用方法

二、 现场测试
      经过上午的理论介绍，大家觉得意犹未尽，想去现场看看测试效果，技术员也表示能到现场进行操作，无疑是熟悉仪器最快的方式。既然都是这么想的，那就不啰嗦了，出发，直奔施工现场。
      到了现场，发现绞车尺寸比地连墙的尺寸要小不少，没办法放上去，果然出现困难了，这当然难不倒现场这么多经验丰富的人员，两根枕木就成了绞车的临时支架。

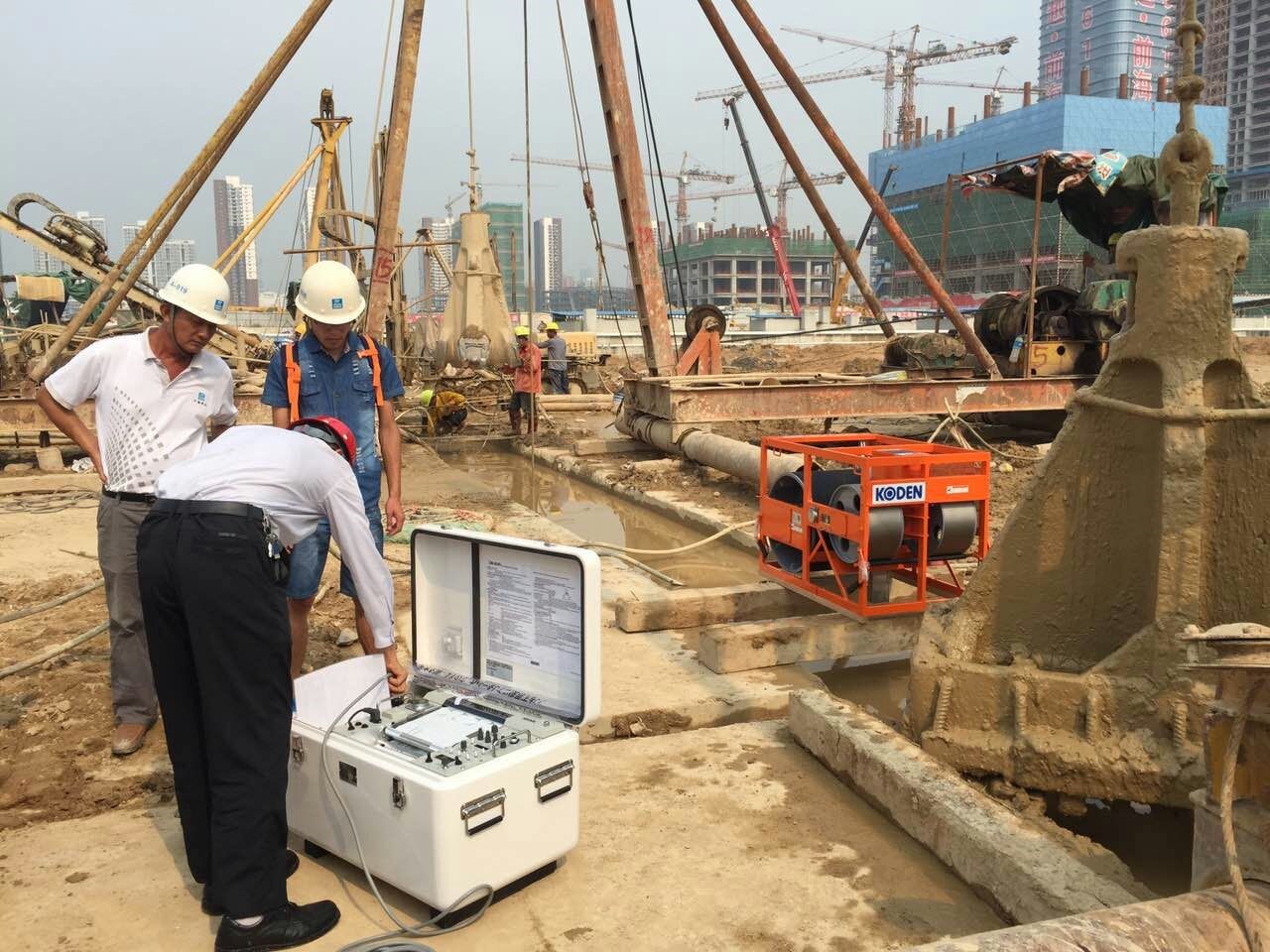

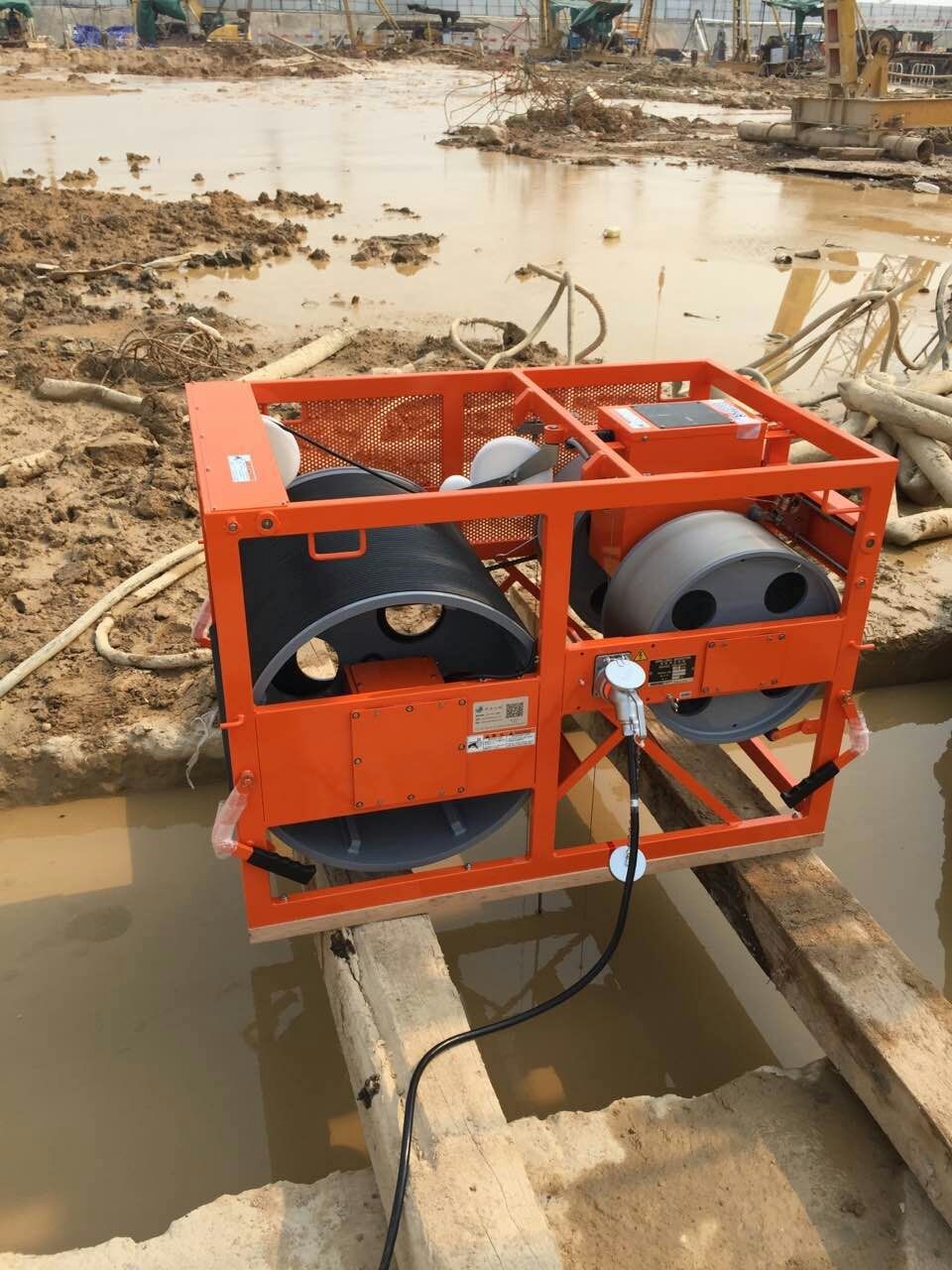

绞车登场，仔细看水面，探头已经被放下去了

      将仪器连接好之后，技术员便开始操作仪器进行检测，大家也都认真的听讲，经过调试也对机器熟悉了不少。

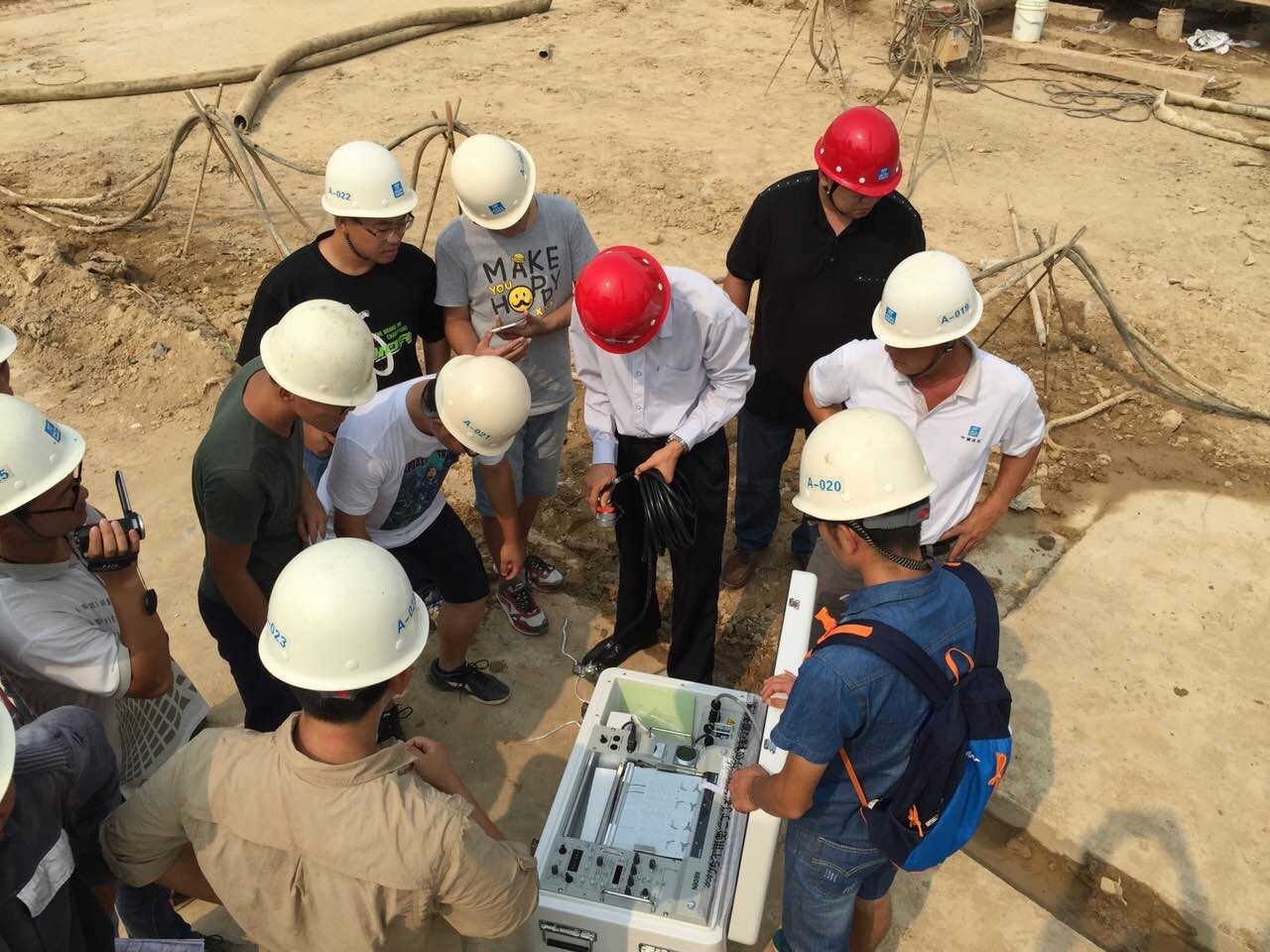

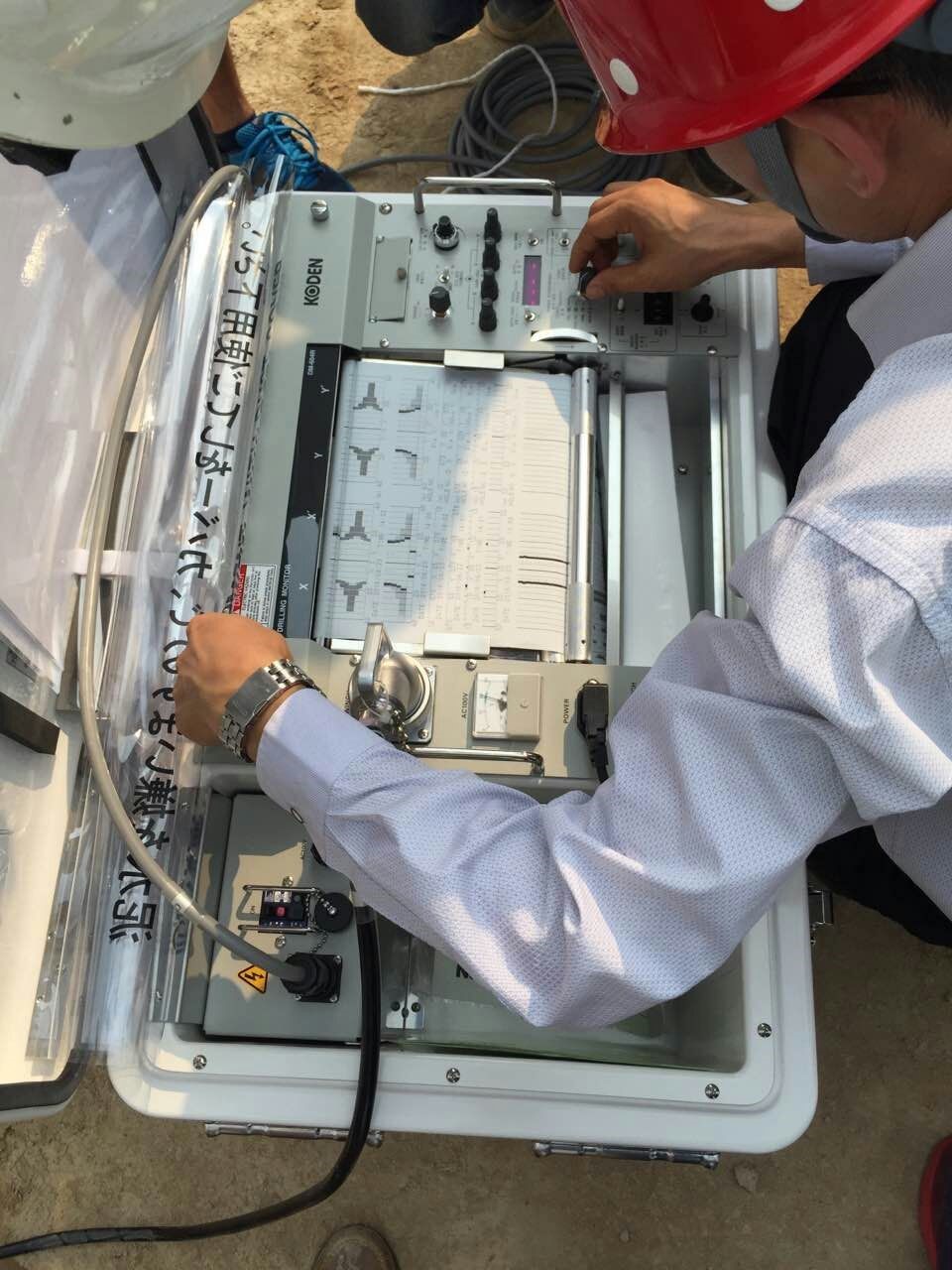

 技术员正在调试仪器

      烈日炎炎，依然打消不了大家的热情，在一遍遍的提问与讲解之后，负责操作仪器的同事已经可以自己测量了。一天的培训下来，虽然有点辛苦，不过大家收获还是很多，也期待测壁仪今后在各项工程中发挥更大的作用。

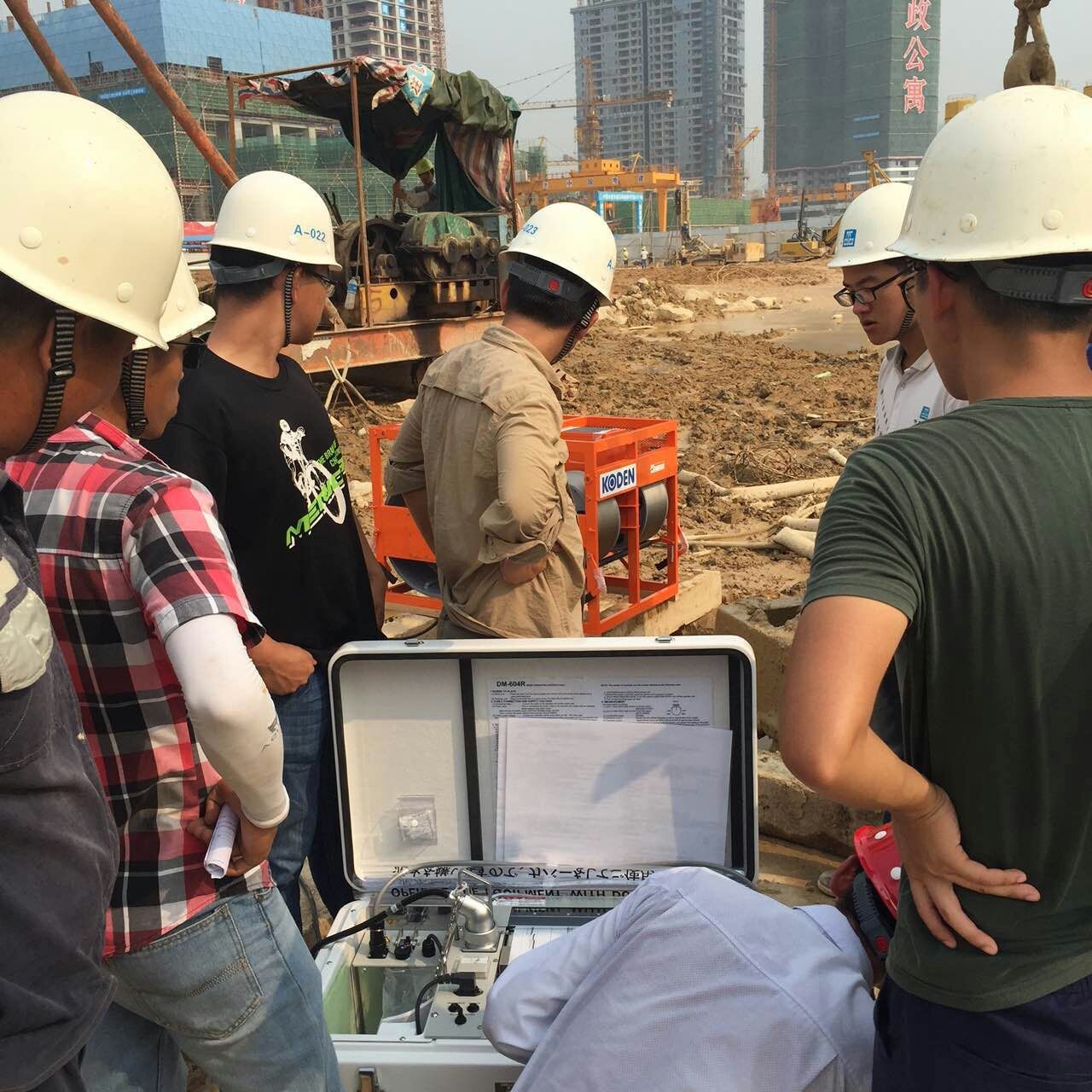

 操作仪器的同时密切关注探头的情况
 出结果了

• DM-604 钻孔孔壁检测仪在泥浆比重较大时（1.2），仍能提供清晰的记录
• DM-604 钻孔孔壁检测仪采用独特的信号处理技术剔除噪声，获取清晰、精确的记录
• DM-604 钻孔孔壁检测仪具有消除振荡回波的功能，使记录更完美
• 传感器到达孔壁或碰到护筒时能自动停机，具有紧急上提功能
• 量程、深度、钻孔号、日期、时间等均能在记录纸上打印出来
• 记录结果能通过RS232C接口传输至PC

• 采用自恢复保险丝，免去在工地更换保险丝的烦恼

• 采用限位开关，可防止钢丝绳被拉断或电缆线被缠绕的危险

• 当探头下得很深时，浸在水中的探头的深度可以在DDI（数字式深度指示器）上连续地显示出来。

• DM-604能够同时记录墙面地四个方向（X－X’和Y－Y’）；

• 在卷扬机内吊索鼓和电线鼓是同步的，送线速率非常稳定。

• 在记录纸上有各种记号，便于事后分析数据。
• 扬机装有上、下限位器，当到达测定置使，浸入水中的探头会自动停止。

• 卷扬机是全自动的，大大加快了记录速度。

• 有信号处理电路，能区别墙面和漂浮物；还有电源振荡的抑制电路和读数电平的选择电路，都能使读数更加方便。

• 为了操作安全，还备有断电、高压保护电路和记录笔自动停止功能等等。

• 电敏记录纸能够防止记录数据的褪色和消失。

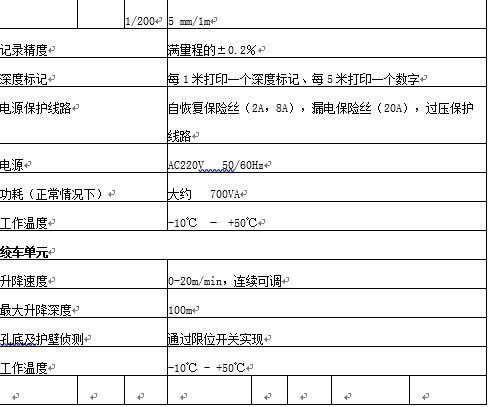

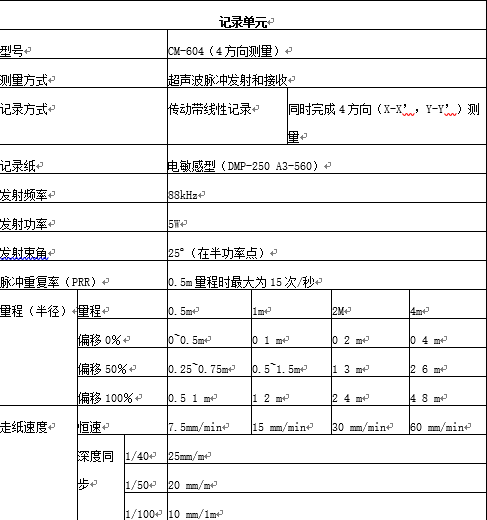

• 日本KODEN DM-604 钻孔孔壁检测仪技术参数：
