白鹅潭国际金融中心是广州市荔湾区重点打造的超高层地标性城市综合体，规划高度达290米。工勘集团承建了该项目的基坑支护工程，利用BIM技术分析周边与地下环境，对项目前期场地布置和施工路线进行规划；借助BIM模型改进施工进度，用三维模拟视频进行施工工艺交底，克服项目施工期间因雨季台风天气造成的施工难度大、工期紧张等问题，大大提高项目施工效率与质量。

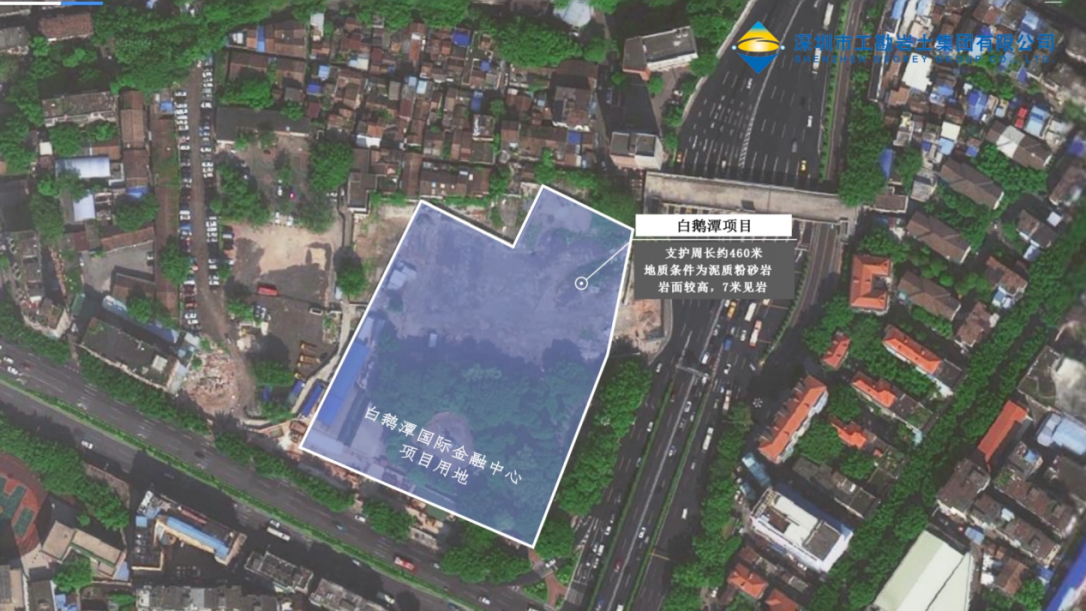

项目位置卫星图

BIM技术应用点一：三维可视化BIM模型

通过三维可视化BIM模型分析周边地理环境对基坑带来的影响，采取针对性的基坑支护方案。白鹅潭国际金融中心项目位于两条交通主干道交界处，临近地铁线路，周边环境复杂。利用BIM技术可以直观地展示项目周边地铁线路、管廊以及在建工作井与项目支护构建的关系，分析项目施工难点以及应对措施的可行性，从而为项目匹配最优的基坑支护方案，即地下连续墙加内支撑支护方案。

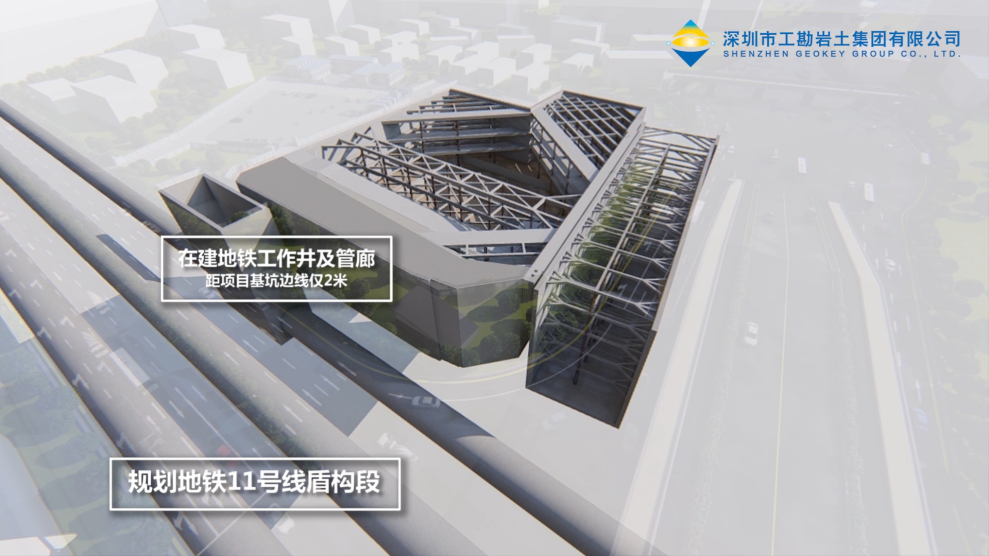

项目南侧地下情况

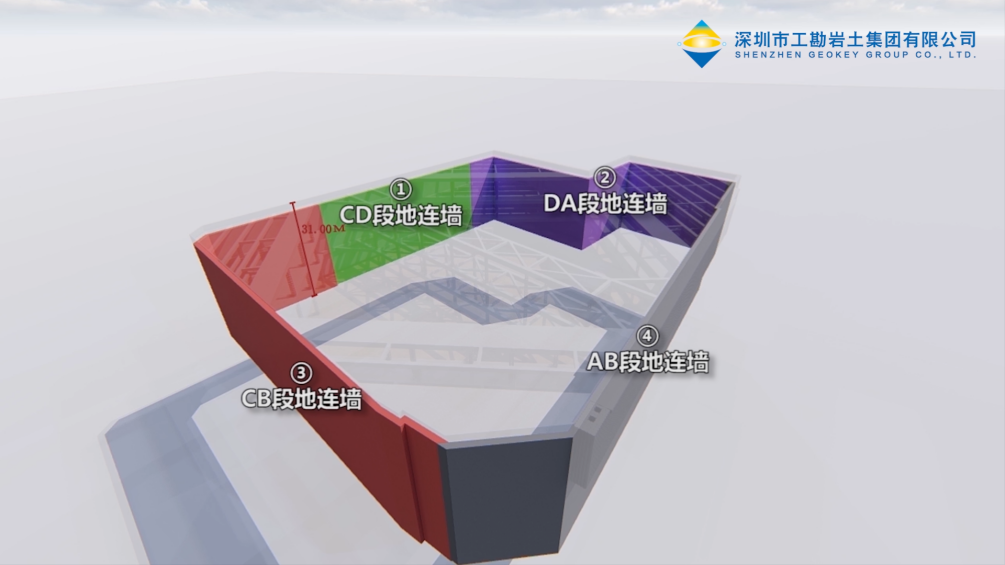

地下连续墙施工分段方案

BIM技术应用点二：项目地下信息分析

白鹅潭国际金融中心项目存在废弃防空洞、水平巷道等难以全面观察的地下空间，通过地下探测数据建立地下构筑物三维BIM模型，分析探测到的地下构筑物与项目地连墙的位置关系，提前做好应对措施，节约后期修改方案所产生的额外成本。

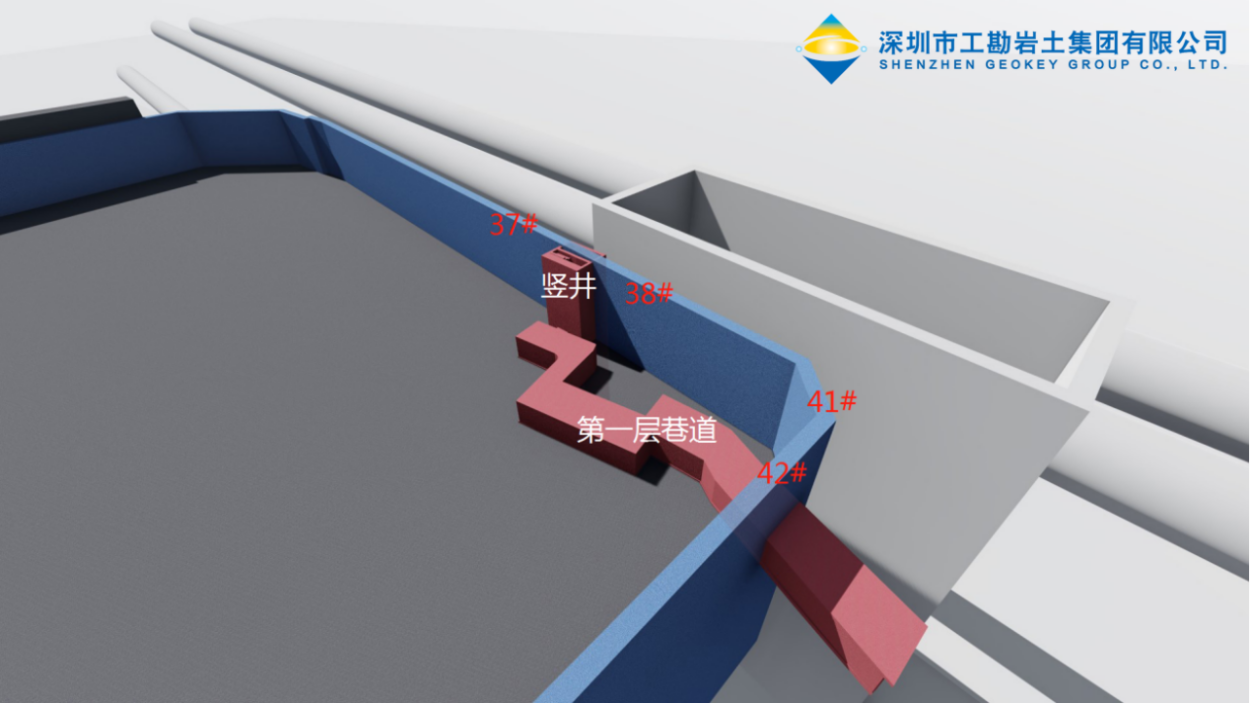

地下构筑物与项目地连墙的关系

BIM技术应用点三：施工场地布置

白鹅潭国际金融中心项目体量大、占地面积广，利用BIM技术进行项目前期场地布置和施工路线规划，最大限度利用场地空间，保证施工道路畅通无阻，节约工期，大大提高项目施工效率。

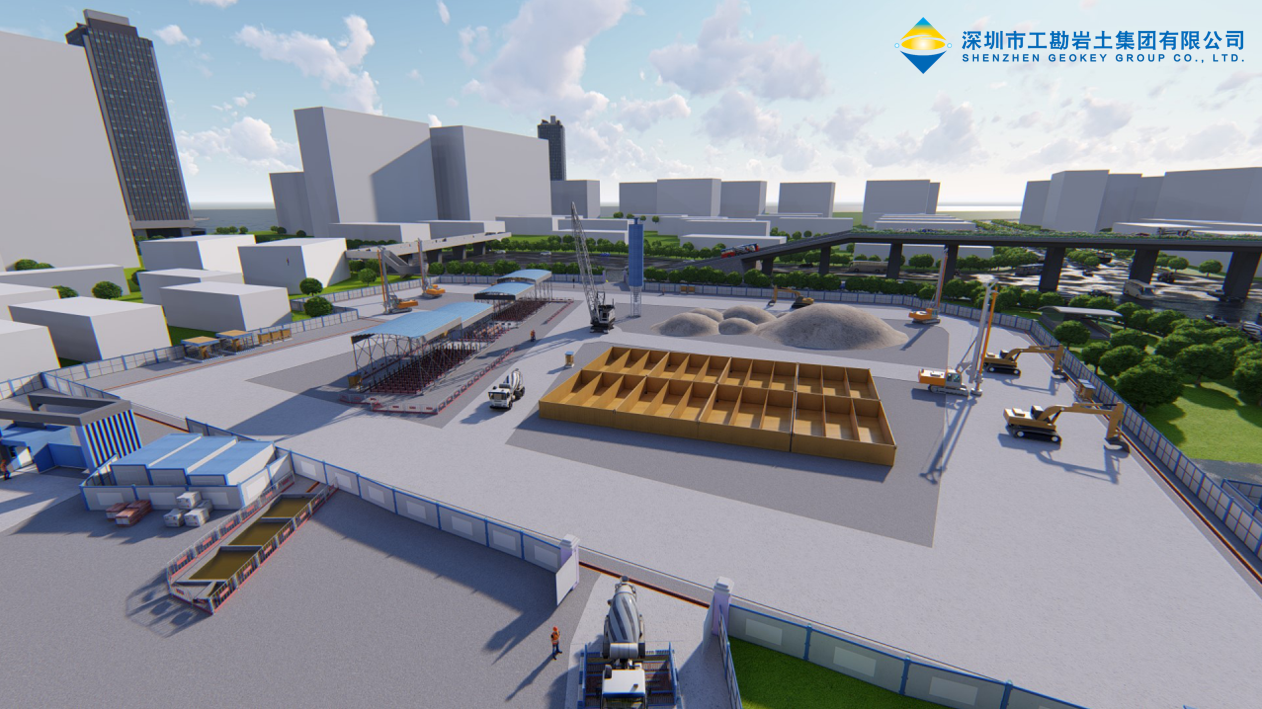

项目施工场地布置

BIM技术应用点四：施工工艺模拟

由于项目地连墙与立柱桩施工精度要求高，故以三维动画视频的形式模拟项目施工工艺流程，从而全面把握和展示施工工艺关键点，使项目施工工艺交底更加直观、清晰。

立柱桩施工工艺模拟视频片段

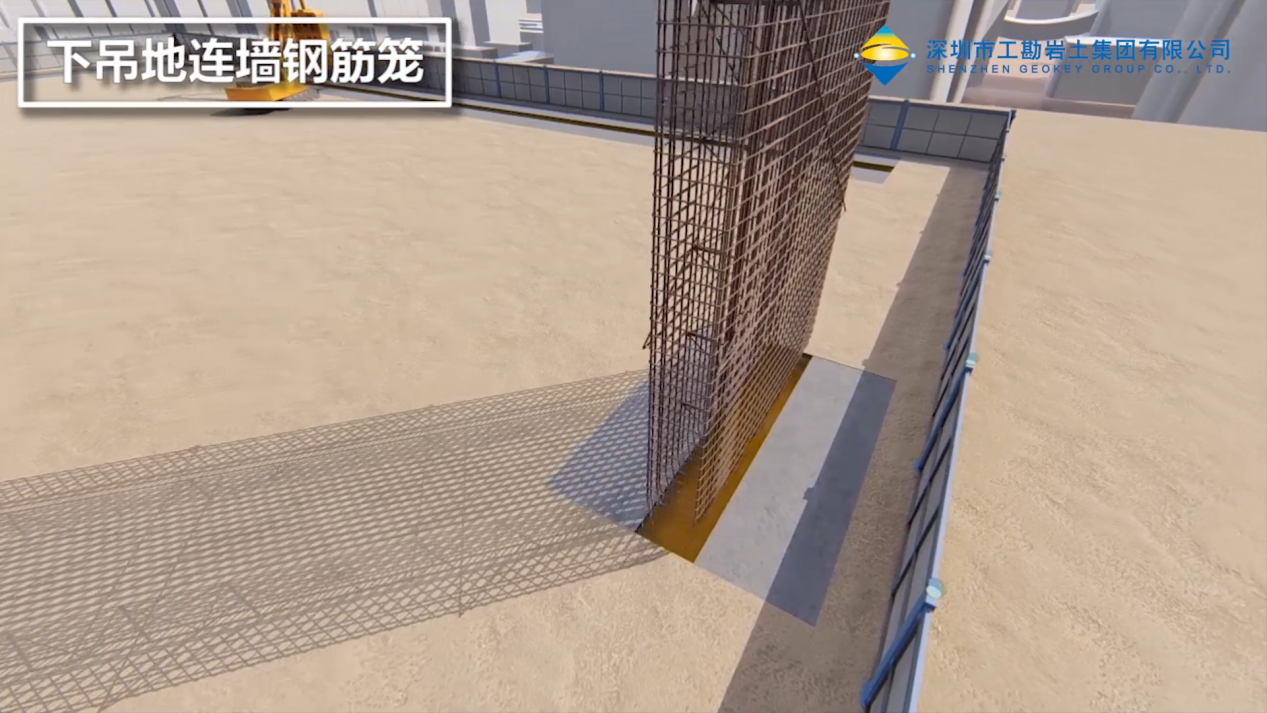

地下连续墙施工工艺模拟视频片段

BIM技术应用点五：施工进度模拟

将项目BIM模型与设计施工进度计划关联，模拟项目施工进度，细化项目施工管理，合理安排施工人员、器械，不断改进施工计划。

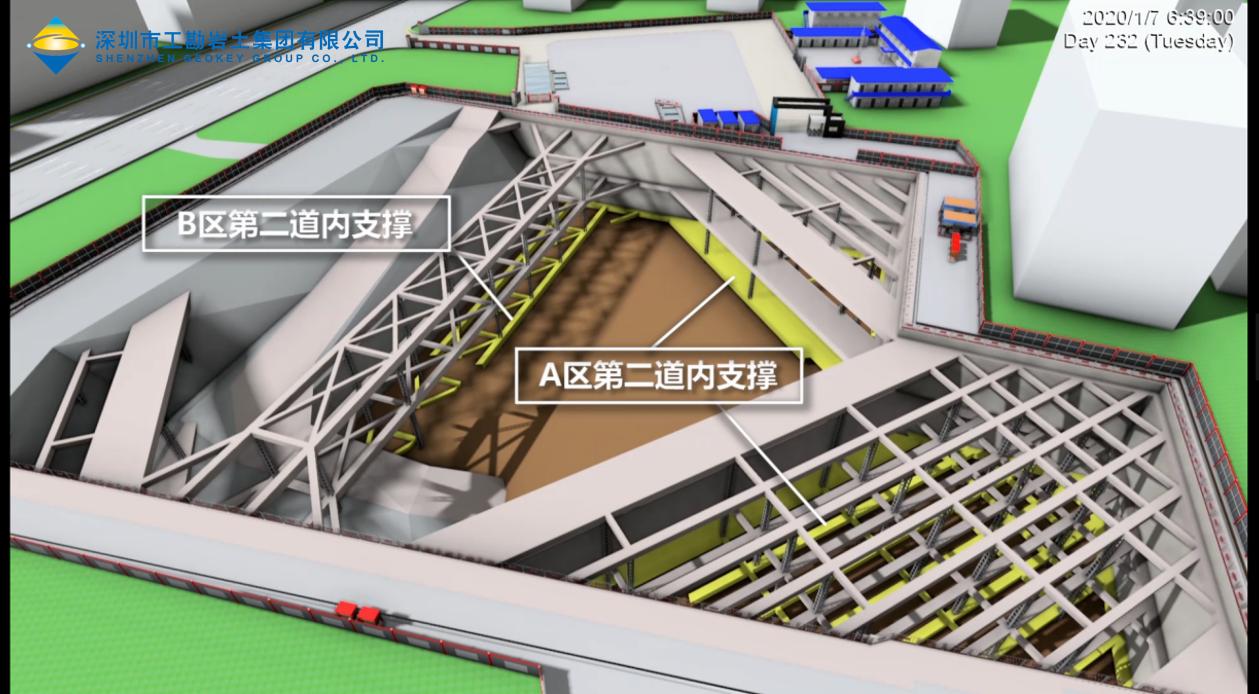

施工进度模拟

BIM技术应用点六：模拟土方开挖

运用BIM模型模拟土石方开挖，明确土方开挖顺序以及开挖过程中的出土方向。白鹅潭国际金融中心项目土方竖向开挖依据支撑标高分为4个施工层段，均由基坑非支撑影响区中心在原开挖面采用后退式开挖。

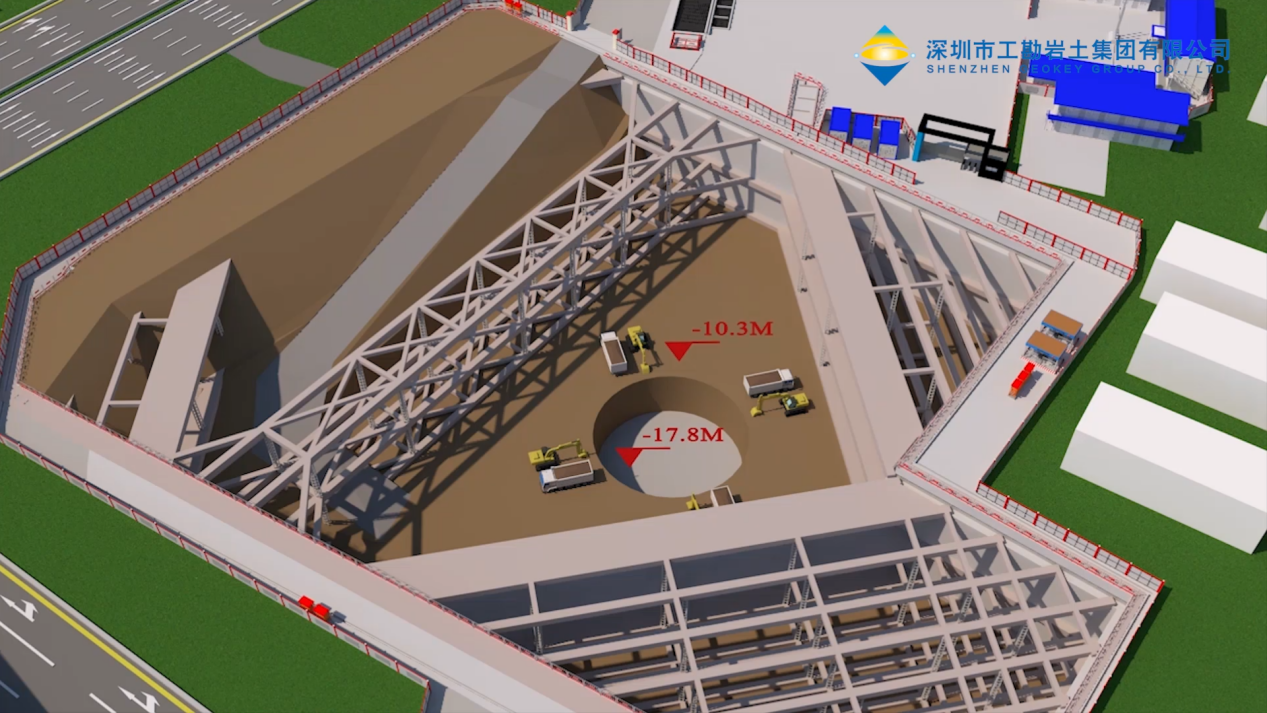

项目土方开挖模拟

工勘集团BIM技术的应用使白鹅潭国际金融中心基坑支护工程施工得以高效、安全、有序地开展，为项目打下坚实的基础。今后，工勘集团将继续推进BIM技术与岩土技术的深度融合，增强BIM在工程项目规划、勘察、设计、施工、运营维护等各阶段的集成应用能力，助力粤港澳大湾区和深圳打造成为信息化、智慧化、现代化、国际化的一流湾区和现代城市范例。
